创建一个基本灯库

本节主要内容：引导用户制作Clay Paky Golden Scan 4灯库。

点击灯库管理，然后再点击添加，创建新的灯库：设置厂商，灯具名称等信息；

设置模型拉伸为1，模型编码为空，然后点击编辑，打开灯库编辑窗口。

检查一下灯具GoldenScans的通道排列：

点击添加，添加第一个通道Iris，在弹出对话框中选择Beam -> Iris -> Iris，之后编辑窗口就如：

继续重复上步操作，添加如下属性：

• Color -> Color1 -> Color1
• Beam -> Prisma -> Prisma1
• Dimmer -> Dimmer -> Dim
• Position -> Position -> Pan
• Position -> Position -> Tilt
• Gobo -> Gobo1 -> Gobo1
• Gobo -> Gobo1 -> Gobo1_Pos
• Gobo -> Gobo2 -> Gobo2
• Control -> Control -> Reset

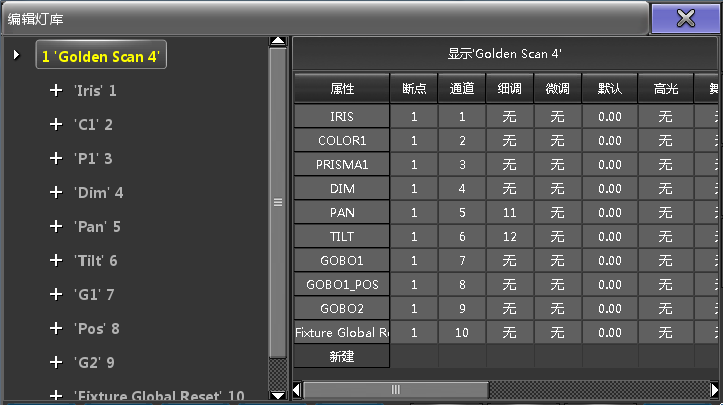

最后两个功能Pan Fine和Tilt Fine不必添加(16bit通道都不必添加)，只需要在表格对应的功能设置Fine通道号就行：表格中每个参数的Coarse是指通道编号，Fine是指对应参数的16bit通道编号，没有16bit，则默认为None；灯具参数添加完后，应如下图所示:

• Iris – 打开 – 50%
• Pan – 居中 – 50%
• Tilt – 居中 – 50%

接着设置Highlight值，Highlight值是一个个性化功能，可以使灯具直接出白光，而不影响图案等，当然也可以自定义风格：

• Color1 – 打开 – 0%
• Prisma1 – 打开 – 0%
• Dim – 打开 - 0%

这样灯库基本完成，关闭灯库编辑窗口，添加灯具并配接，来测试新建灯库是否能够正常使用。

如果没有实体灯具，在控制时可以通过Dmx窗口查看输出的Dmx值是否正确。
