此界面主要用来在3D环境中放置灯具。

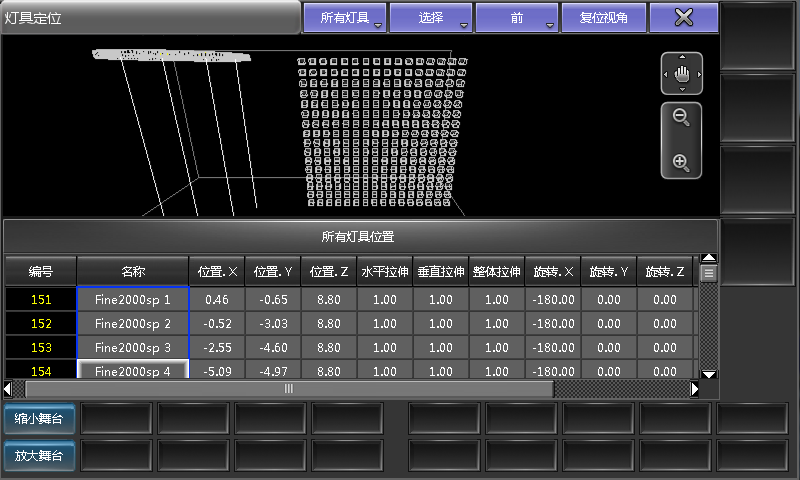

在配接 & 灯具管理窗口时，按下U2即可进入灯具定位窗口，如下图所示：
在标题栏有很多下拉选框，分别是：
层下拉选框：所有灯具显示演出中的所有层，亦可单独选择某层，类似于层过滤，只显示选中层的灯具。
选择：当点击舞台区域或者移动方位时，有5种操作可供选择，选择，移动，翻转， 平移和缩放
前：显示演出中的各角度的视图
复位视角：使得选中的视图回到最初的位置
显示舞台和当前层的所有灯具，圆形图标可在平面内移动舞台，右侧长条图标可拉近或拉远视角范围，即放大或缩小视图。
舞台下面是灯具列表，用来在3D环境中放置灯具。
编号：灯具编号
名称：灯具名称
位置. X/位置. Y/位置. Z：位移移动
水平拉伸/垂直拉伸/整体拉伸：改变灯具图标显示的大小
旋转. X/旋转. Y/旋转. Z：旋转角度
缩小和放大舞台可以使舞台显示区域缩小或放大，与之对应的是灯具列表会相应的变大或变小。
