编辑灯库

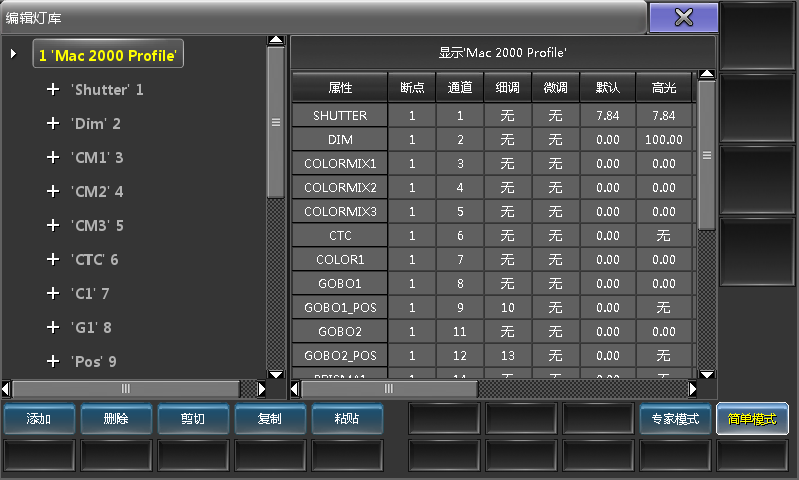

进入该菜单的路径：设置->演出->配接 & 灯具管理->灯库管理->编辑灯库，打开后，激活简单模式，如下图所示：
- 属性：通道名称，如Pan；
- 断点：Dmx配接块(1-4)；
- 通道：Dmx通道编号，8bit；
- 细调：Dmx通道编号，16bit；
- 微调：Dmx通道编号，32bit；
- 默认：通道默认值；
- 高亮：Highlt启用时输出值；
- 舞台：舞台初始化时使用值（未实现）；
- 跳动：直达，数值变化时不会有渐变过程；
- 反向：Dmx输出值反向；
- 主控：针对亮度值参数，是否受主控控制；
- MIB淡入时间：参数执行MIB时的滑步时间；
- Dmx曲线：数值输出曲线，可以是非线性的；
- 模式：指示是否与指定参数相关联。

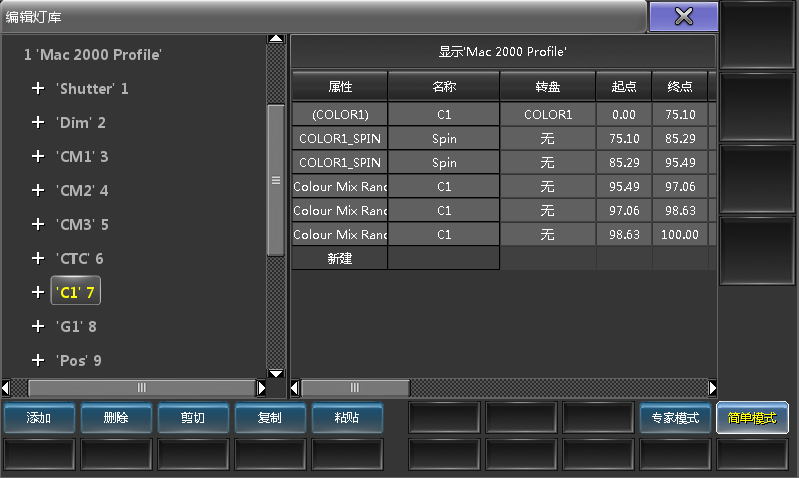

在上述界面左侧树状结构中选择要修改的参数，例如'C1'7，打开图示窗口，可进行通道的编辑操作。
- 属性：属性类别；
- 名称：名称；
- 转盘：图案轮，颜色轮等编号；
- 起点：数值范围的起始值，如：-100；
- 终点：数值范围的终点值，如：100；
- 起点DMX：Dmx值的起始值，如：0；
- 终点DMX：Dmx值的终点值，如：65535(16bit)；
- 实值起点：物理起点值，如：-270（度）；
- 实值终点：物理终点值，如：270（度）；
- 时间：针对3D，数值范围从开始到结束，传送的秒数；
- 模式起点：关联到指定参数的Dmx起始值；
- 模式终点：关联到指定参数的Dmx结束值。
在上述界面左侧树状结构中选择要修改的参数，例如'C1'7下属的'C1'1，打开图示窗口，可进行通道的编辑操作。
通道参数的离散值设置：
- 名称：离散值名称，如："Open"；
- 起点：起始值，如：0；
- 终点：结束值，如：10；
- 起点DMX：起始Dmx值，如：0；
- 终点DMX：终点Dmx值，如：25；
- 盘片#：对应灯具转盘里的色片或图案片编号，如：1；
- 盘片起点：色片或图案片偏移起始值，如：0；
- 盘片终点：色片或图案片偏移结束值，如：0.5。

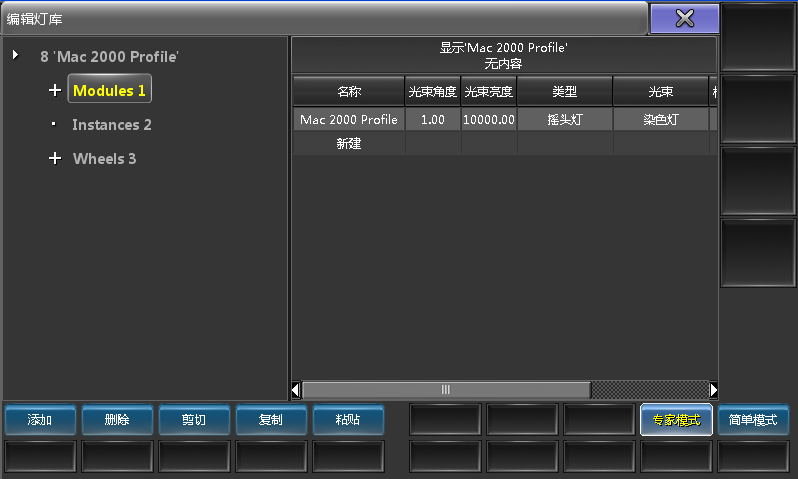

在上面界面切换到专家模式，可以看到模块，事件和转轮的单独设置，如图所示：
模块
标准灯具一般只有一个模块，而复杂灯具可由许多个模块组成。

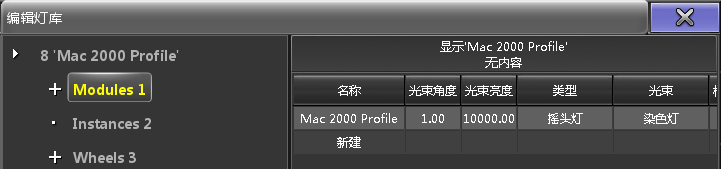

模块窗口如下图所示：
- 名称：模块名称，如：RGB；
- 光束角度：光束角度，如15(度)；
- 光束亮度：光束亮度，如10000(流明)；
- 类型：模块类型，如，摇头灯；
- 光束：模块的光束类型，如Wash；
- 模型拉伸：模块对象的相对大小；
- 模型编码：模块对象的模型。
事件

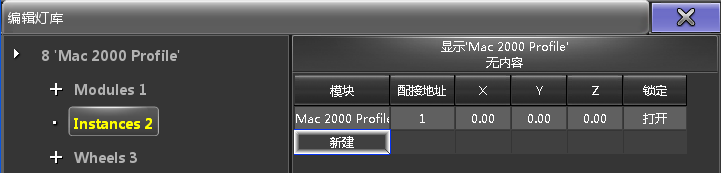

事件窗口如下图所示：
- 模块：对应灯库的哪个模块；
- 配接地址：对于这个事件相对的起始地址；
- X：相对的X位置；
- Y：相对的Y位置；
- Z：相对的Z位置；
- 锁定：如果不能独立运动，则启用。
转盘
转盘，是指灯具中的颜色轮，图案轮，等等。

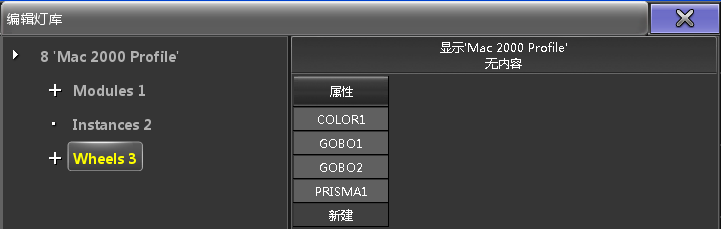

转盘窗口如下图所示：
- 属性：指这个转盘对应哪个参数（如：Gobo1，Color1）。
盘片，是指在转盘里的一个图案片或颜色片等。

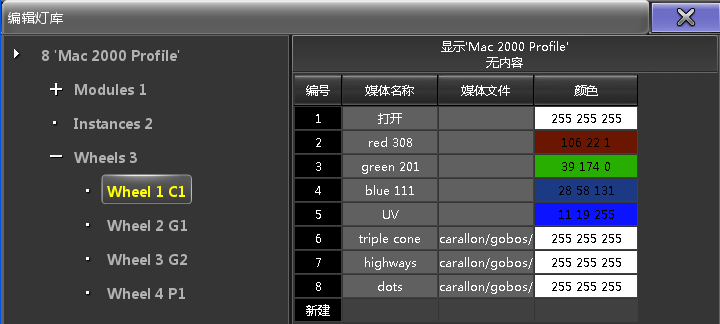

在转盘界面点击编辑行按钮，打开如下图所示的窗口：
- 媒体名称：盘片名称，如：Red（红色）；
- 媒体文件名称：盘片对应的图片文件，如：carallon/gobos/martin/03002.png；
- 颜色：盘片对应的颜色。
