布局编辑窗口具有强大的功能，可以添加灯具，灯组，效果，和预设，并且可以按照自己的想法排布。
在布局编辑窗口，可以查看并布置部分或者全部灯具，灯组，宏，预设，效果等。其中灯具不是必须的，可以只是灯组，宏等的排列。在此窗口中可以选用不同的符号表示对象，其中的一些符号能够看到灯具的颜色，亮度和图案片，还可以添加文本和方框。
在设置模式下，可以在对象上右击为其添加文本。

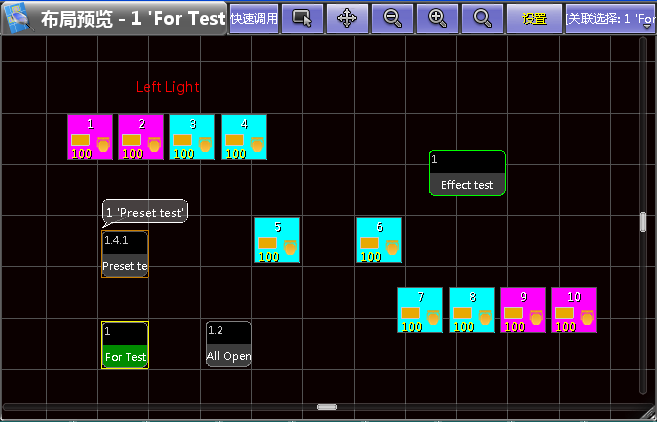

标题栏左侧灰色框显示当前布局视图的名称，
右侧有不少按钮，它们的作用分别是：
快速调用：快速调用模式的开关，字体呈黄色时为打开状态
拉索：激活状态可圈选多个目标
移动：移动布局的可视范围
缩小：镜头拉远
放大：镜头拉近
中心：调整布局图至所有对象均处于可见范围
 |
当拉索图标被激活时，也可以使用移动图标，双击即可移动可视范围，当移动图标被激活时，也可以使用拉索，同样双击即可。 |

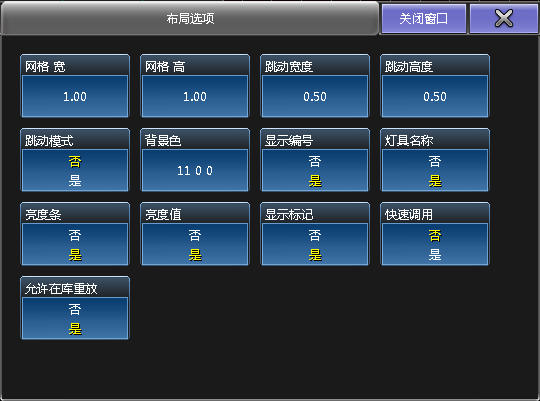

点击窗口左侧的图标，打开如下图所示的界面：
网格宽：X轴网格大小，如果网格宽为0或网格高为0，则视图没有网格线
网格高：Y轴网格大小，如果网格宽为0或网格高为0，则视图没有网格线
跳动宽度：定义对象在X轴移动滑步的范围，在跳动模式为打开的时候有效
跳动高度: 定义对象在Y轴移动滑步的范围，在跳动模式为打开的时候有效
跳动模式：打开或关闭对象的移动滑步功能
背景色：点击此项，打开编辑颜色窗口，可以为编辑窗口设置背景色
显示编号：显示或关闭对象的编号
灯具名称：显示或关闭灯具的名称
亮度条：显示或关闭灯具的亮度条
亮度值: 显示或关闭灯具的亮度值（以百分比形式显示）
显示标记：为激活状态时，可以在视图中看到编程器，效果，素材等关于颜色的标记符号
快速调用: 快速调用模式的开关，和标题栏上的按钮作用相同
