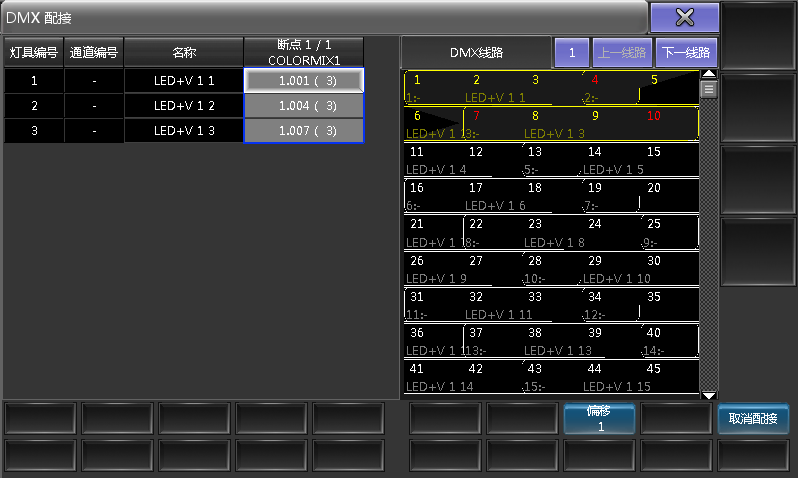

右击配接地址位置或者按下Edit再点击配接地址位置，即可弹出DMX配接窗口，如下图所示：
窗口左侧显示选择的灯具及其配接地址，也可是同一灯具配接的多地址。
窗口右侧为图表方式显示配接，主要显示灯具已使用的通道数，以及在线路中占据的位置。点击DMX线路后面的数字方框，可重新定位新的线路号。上一线路和下一线路可快速跳至前一个和后一个线路号。
窗口的底部的按钮：
偏移：多个灯具间的最小距离值，例如，有3个灯具，每个灯具使用5个DMX通道，设置其偏移距离值为10；选中这3个灯具，配置在线路号1，则最后的配接结果为：灯具1，通道1；灯具2，通道11；灯具3，通道21。
取消配接：清除选中灯具的配接地址
